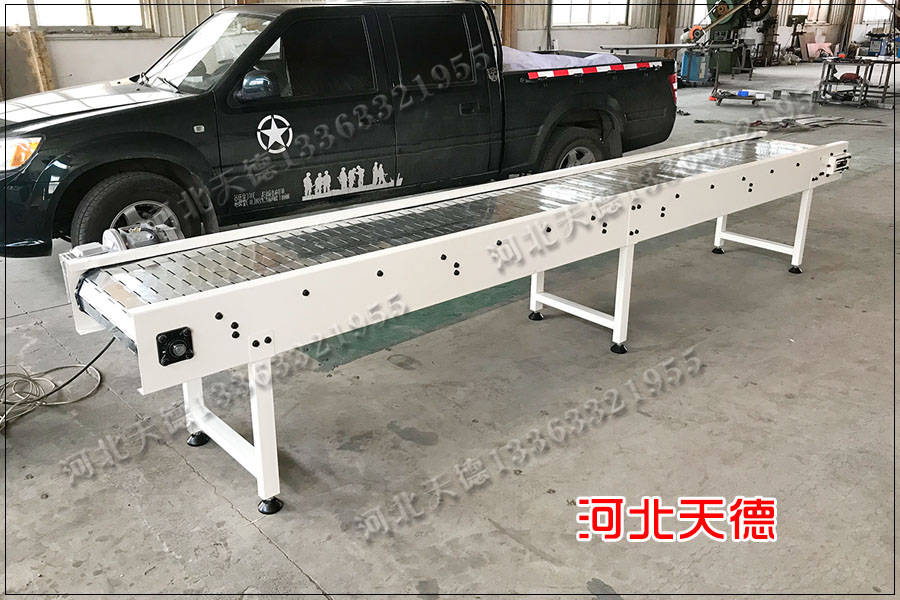

    新型鏈板輸送機設計與應用 　

    皮帶輸送機在工農業生產中應用隨之廣泛，在輕工食品機械設計很是常見。特別是在玻璃、陶瓷工業中，廣泛的應用。皮帶輸送機是現代物料連續輸送的重要輸送設備，皮帶輸送機普遍存在輸送帶容易拉長、容易破損、容易斷裂、使用時間短、維修量大等很多方面的問題。常常因更換輸送帶使整條生產線處于癱瘓狀態，嚴重影響生產率的提高。

    如果我們采用金屬鏈板輸送機就會防止這些問題，下面我們介紹一下金屬輸送機的設計應用。

    1、鏈板輸送機的工作原理與設計 設計的鏈板輸送機的工作原理如下：電機通過皮帶、皮帶輪驅動變速機，由變速機進行減速及變速，再通過鏈條帶動小鏈輪10運動。使得錐齒輪11轉動，將動力傳給大鏈輪。再由大鏈輪經過鏈條15帶動大鏈輪1轉動。鏈板根據所采用的鏈條節距進行設計，鏈板通過鉚接的方法連接在鏈條上。鏈板輸送帶的上平面是輸送物料的平面，為了使鏈板上平面平整，應該在鏈板上預鉆兩個凹孔。由于鏈板下面的兩端同時放在內襯板13和外托板14上運行，因此能夠保持輸送帶的工作面水平運行。鏈條15只起到提供輸送拉力的作用。由于該設計中，可以將鏈板2、內托板13、外托板14及大鏈輪1,6等進行淬火等熱處理，使得鏈板輸送機的使用壽命大大的提高。由于鏈條15的硬度和承載能力都比較高、不易拉長，所以，該輸送機不但使用壽命長，同時機械剛度也很好。輸送機的長度根據要求進行設計，在次進行強度校核。

    2、輸送機力學模型及計算 鏈板輸送機是一個復雜的機電系統，它是由閉環的承載輸送帶、托板、驅動裝置、調整裝置等組成。在輸送機的起、制動過程中，主要的影響因素是：①輸送機的運行阻力；②輸送帶的力學性質；③輸送機的載荷狀況。 在分析計算鏈板輸送機的受力時，作如下假設：①物料在輸送帶的承載區上均勻分布；②鏈輪與鏈條之間的摩擦力忽略不計。

    3、輸送機的制造方法及主要技術參數 根據上述的設計方法，新型鏈板輸送機采用TG158型滾子鏈條，為了保證鏈條銷釘的質量，在生產的時，購買TG158雙鏈鏈條。然后，拆除上列部分，這樣較長的銷釘，再將鏈板上的兩空分別套在外鏈板的兩只銷釘上，同時進行鉚接。按此方法一次安裝，就可以鏈板-鏈條輸送帶。也可以采用焊上然后磨平的加工工藝代替鉚接工藝。 新型鏈板輸送機在玻璃瓶罐退火窯中以及陶瓷制品中都有十分理想的效果，使用壽命是原來鋼絲皮帶輸送機的50倍以上。輸送機的長度可以設計得較長。由于鏈條不容易拉長，不需要經常調節兩個鏈輪的距離，特別適合于高溫、多層的惡劣環境，值得在輕工、食品、運輸等機械上推廣應用。
